Equalizar é a maneira mais correta de conseguir a melhor resposta e o melhor timbre de um som, e existem seis tipos de equalizadores usados para isso: gráfico, shelving (peaking), sweep, semiparamétrico, paramétrico e paragráfico. Cada um oferece um nível diferente de precisão no ajuste das frequências, do mais básico ao mais fino.
O que são equalizadores e filtros?
Existem vários tipos de equalizadores – que nada mais são que filtros –, tanto incorporados aos sistemas operacionais de teclados quanto externos, físicos (de rack) e virtuais (plug-ins). Fabricados com diversos recursos, cada um possui suas peculiaridades, e os mais procurados pelos profissionais são os que oferecem ajustes mais finos.
Para conseguir o melhor equilíbrio entre todas as frequências, o filtro é fundamental. Na síntese sonora, o conhecimento dos diferentes tipos de filtros é primordial para a criação e manipulação de timbres. O mesmo vale para dar acabamento a uma boa trilha produzida em um workstation. Conhecer as formas de atuação dos equalizadores é fundamental para o tecladista, tanto para a reprodução quanto para a criação sonora.
Quais são os seis tipos de equalizadores?
Basicamente os equalizadores se apresentam em seis tipos, listados abaixo.
- Gráfico
- Shelving (Peaking)
- Sweep
- Semiparamétrico
- Paramétrico
- Paragráfico
Como funciona o equalizador gráfico?

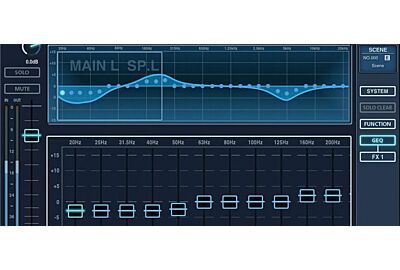

O equalizador gráfico tem como principal característica um conjunto de faders deslizantes, que acentuam ou atenuam frequências predefinidas. Basicamente existem três tipos de equalizadores gráficos, diferenciados pelo número de bandas de frequência.
| Tipo | Número de bandas | Frequências |
|---|---|---|
| Uma oitava | 10 bandas | 32 – 64 – 125 – 250 – 500 – 1k – 2k – 4k – 8k – 16k |
| Dois terços de oitava | 15 bandas | 25 - 40 - 63 - 100 - 160 - 250 - 400 - 630 - 1K - 1,6K - 2,5K - 4K - 6,3K - 10K - 16K |
| Um terço de oitava | 31 bandas | 20-25-31,5-40-50-63-80-100-125-160-200-250-315-400-500-630-800-1K-1,2K-1,6K-2K-2,5K-3,1K-4K-5K-6,3K-8K-10K-12K-16K-20K |
O que são os equalizadores Shelving, Sweep, semiparamétrico e paramétrico?
Shelving (Peaking)
É aquele em que apenas um potenciômetro (knob) controla uma faixa de frequência preestabelecida, definindo a intensidade dela com largura de banda já pré-determinada. Encontrado em equipamentos de som domésticos (graves, médios e agudos), esse tipo de equalizador não permite correção precisa em uma dada frequência.
Assim, ao atenuar uma faixa de médios que está em excesso no ambiente, outras também serão atenuadas. Nessa operação, talvez ocorra uma alteração em regiões que seriam importantes para um bom resultado sonoro.
[caption id="attachment_11265" align="aligncenter" width="300"] Low shelving EQ (freqüências baixas)[/caption][caption id="attachment_11266" align="aligncenter" width="300"] Hi shelving EQ (freqüências altas)[/caption][caption id="attachment_11267" align="aligncenter" width="300"] Na medida em que a frequência central - de 1kHz em +/- 12dB - é alterada para uma determinada amplitude (volume de ganho), são arrastadas as frequências laterais (vizinhas) de ambos os lados.[/caption]Sweep
Sweep, em inglês, significa varrer. Esse tipo de equalizador possui um botão que acentua ou atenua uma frequência preestabelecida e outro para efetuar a varredura dela. Também possui a largura de banda fixa. Muitas mesas de som (consoles) de marcas renomadas possuem esse tipo de filtro, porém, com diferenças na largura de banda.
[caption id="attachment_11268" align="aligncenter" width="300"] Exemplo simultâneo de bandas cuja distância entre elas também resulta em diferentes características do filtro. O botão Sweep altera qual a frequência a ser filtrada.[/caption]Semiparamétricos
Esse tipo de filtro, além de possuir um knob para acentuação e atenuação da frequência e outro para fazer a varredura dela, possui uma chave que abre ou fecha a largura de banda.
Paramétricos
Os equalizadores paramétricos são aqueles que possuem três tipos de ajustes: atenuação ou ganho da frequência de trabalho, escolha dessa frequência e largura de banda passante da frequência.
[caption id="attachment_11270" align="aligncenter" width="300"] No gráfico amarelo, é apresentado um ganho e uma atenuação precisa de uma determinada frequência, sem alterar muito a amplitude das vizinhas. Somente equalizadores com fator de mérito (Q) com grande precisão e seletividade e ampla faixa de banda passante poderão executar tal função. O paramétrico tem vantagens perante os demais filtros.[/caption]O que são os filtros HPF e LPF?
O Hi Pass Filter (HPF), ou filtro de passa-altas, tem como característica a filtragem das baixas frequências, ou seja, trabalha de modo que, abaixo de uma determinada frequência, não exista som. O Lo Pass Filter (LPF), ou filtro de passa-baixas, filtra as altas frequências, trabalhando de modo que, acima de uma determinada frequência, não exista som.
O que é o equalizador paragráfico?
Esses tipos de filtros são encontrados em equipamentos digitais e virtuais. Mesas digitais, com displays em cristal líquido, apresentam equalizadores paramétricos com interfaces gráficas, possibilitando ao usuário a visualização do resultado obtido ao usar o filtro, bem como os plug-ins utilizados nos softwares.
Dentro dos softwares, sejam multitrack como o Sonar, Logic Audio, Nuendo, Cubase, Pro Tools etc., ou nos de edição estéreo, como o Sound Fourge, Wave Labs etc., os plug-ins de equalizadores paragráficos apresentam-se das mais variadas formas, dando ao usuário a opção de aplicar filtros de alta precisão e qualidade em seus trabalhos.
Perguntas frequentes sobre equalizadores e filtros
Quais são os seis tipos de equalizadores?
Os seis tipos são: gráfico, shelving (peaking), sweep, semiparamétrico, paramétrico e paragráfico. Cada um possui um nível diferente de precisão e recursos de ajuste de frequência.
Quantas bandas tem um equalizador gráfico de uma oitava?
O equalizador gráfico de uma oitava divide as frequências em 10 bandas, de 32 a 16k. Já o de dois terços de oitava tem 15 bandas e o de um terço de oitava tem 31 bandas.
O que é o Hi Pass Filter (HPF)?
É o filtro de passa-altas, que trabalha filtrando as baixas frequências. Ele faz com que, abaixo de uma determinada frequência definida, não exista som.
O que é o Lo Pass Filter (LPF)?
É o filtro de passa-baixas, que filtra as altas frequências. Ele faz com que, acima de uma determinada frequência definida, não exista som.
Qual a diferença entre equalizador semiparamétrico e paramétrico?
O semiparamétrico tem um knob para acentuação/atenuação, outro para varredura da frequência e uma chave que abre ou fecha a largura de banda. O paramétrico vai além, permitindo três ajustes: atenuação ou ganho da frequência, escolha da frequência de trabalho e largura de banda passante.
Onde são encontrados os equalizadores paragráficos?
São encontrados em equipamentos digitais e virtuais, como mesas digitais com displays de cristal líquido e plug-ins de softwares multitrack (Sonar, Logic Audio, Nuendo, Cubase, Pro Tools) ou de edição estéreo (Sound Fourge, Wave Labs).
