O gerador de envoltória (EG) é o módulo do sintetizador responsável por determinar o comportamento do som ao longo do tempo, controlando amplificador, filtro ou oscilador por meio das quatro fases clássicas: Attack, Decay, Sustain e Release (ADSR).

O que é o gerador de envoltória (EG)?

O termo gerador de envoltória provém do inglês "Envelope Generator", abreviado como EG ou ADSR, sigla das quatro fases clássicas: Attack, Decay, Sustain e Release. Também é possível encontrar os termos "Countor Generator" ou apenas "Env".

A principal diferença entre o EG e as demais unidades moduladoras do som é que o EG é "trigado": quando a tecla é pressionada, um sinal de disparo inicia a alteração no som conforme o ADSR configurado; quando a tecla é solta, outro sinal finaliza a atuação. A unidade de EG não envia som aos outros módulos, mas um sinal de controle — nos sintetizadores analógicos, um valor de voltagem; nos digitais, um conjunto de bits.

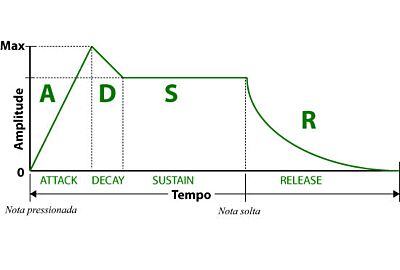

Quais são os quatro estágios do ADSR?

Os primeiros sintetizadores analógicos disponibilizavam quatro potenciômetros, um para cada estágio do EG. Esse formato ainda é usado pela maioria dos sintetizadores atuais, embora alguns modelos ofereçam mais estágios para maior flexibilidade no controle do som.

• Attack: controla quanto tempo a envoltória leva, partindo de zero, para atingir o nível máximo de saída do EG. No amplificador, o som pode iniciar com ataque (como o som de piano) ou em crescendo (como o violino tocado com arco).
• Decay: controla o tempo de decaimento do som. Se o valor de Sustain for zero, o término da envoltória é dado pelo final do estágio de Decay. Sons percutidos sem sustentação podem ser construídos usando apenas Attack e Decay.
• Sustain: controla o nível de sustentação enquanto a tecla estiver pressionada. Quando o nível de Sustain for zero, o final do estágio Decay será o término da envoltória.
• Release: controla o tempo que leva para a envoltória atingir o ponto zero após a tecla ser solta. Quando o EG modula o amplificador, este estágio determina por quanto tempo o som dura após a tecla ser abandonada.

Como o EG é aplicado na modulação do som?

A principal aplicação do EG é modular o amplificador, o filtro e o oscilador do sintetizador. Cada destino produz um tipo de alteração diferente ao longo do tempo, controlada pelas fases do ADSR.

Quando o EG modula o amplificador, controla o volume no tempo (Amp). Quando modula o filtro, controla modificações do timbre no tempo (Cutoff Frequency) e, quando modula o oscilador, controla modificações de altura no tempo (Coarse tune). Ligado ao filtro, o EG pode gerar um efeito de "Wah-wah", mais rápido ou mais lento dependendo da regulagem do ADSR. Ligado ao oscilador, causa uma variação na altura do som — ao pressionar uma tecla, é possível ouvir um efeito de glissando, também variável conforme a regulagem do ADSR.

Quais peculiaridades existem entre diferentes sintetizadores?

Alguns sintetizadores permitem programação direta do ADSR pelos potenciômetros do painel, enquanto outros dependem de recursos gráficos ou software externo. Modelos de diferentes marcas também usam nomenclaturas próprias para estágios adicionais ao ADSR clássico.

A regulagem da quantidade de modulação do EG pode ser feita por um parâmetro chamado Envelope Depth (quantidade de envoltória). Valores altos resultam em maior intensidade da modulação ADSR sobre o som; se o valor for nulo, o EG não altera o som; valores negativos resultam no funcionamento inverso do EG.

Perguntas frequentes sobre geradores de envoltória

O que significa a sigla ADSR?

ADSR corresponde às quatro fases clássicas do gerador de envoltória: Attack, Decay, Sustain e Release. Essas fases determinam como o som se comporta desde o momento em que a tecla é pressionada até depois de ser solta.

O que significa dizer que o EG é "trigado"?

Significa que o EG é acionado por sinais de disparo: um quando a tecla é pressionada, iniciando a alteração no som conforme o ADSR, e outro quando a tecla é solta, finalizando essa atuação. É essa característica que diferencia o EG das demais unidades moduladoras.

O que acontece quando o valor de Sustain é zero?

Quando o nível de Sustain é zero, o final do estágio de Decay passa a ser o término da envoltória. É assim que se constroem sons percutidos sem sustentação, usando apenas os estágios de Attack e Decay.

O que é o Envelope Depth?

Envelope Depth é o parâmetro que regula a quantidade de modulação do EG sobre o som. Valores altos aumentam a intensidade da modulação ADSR, valor nulo faz o EG não alterar o som, e valores negativos invertem o funcionamento do EG.

Como o EG gera o efeito de Wah-wah?

Quando o EG é ligado ao filtro do sintetizador, ele controla modificações do timbre no tempo (Cutoff Frequency), o que pode gerar um efeito de "Wah-wah" mais rápido ou mais lento, dependendo da regulagem do ADSR.
